N dişi ile Anten 721 388 konektörü
7-16 DIN dişi ile Anten 720 880 konektörü
Çok Yönlü Anten
440-470 MHz
Kathrein 721 388 ve 720 880 çok yönlü geniş bant
antenler profesyonel sabit istasyonunda kullanılmak üzere tasarlanmıştır
440-470 MHz bandında uygulamaları. Özelliği:
● Düz yayımlı (kolineer) geniş bant yayın tasarımı.
● Radom içerisinde tam entegre pirinç radyatör.
● Ağır hava şartlarına dayanıklı tasarım.
● Radom içerisinde tam entegre pirinç radyatör.
● Ağır hava şartlarına dayanıklı tasarım.
● Paslanmaz çelik donanım ve sabitleme.
● İntegral dökme alüminyum tabanı.
Özellikler:
| Frekans aralığı 440-470 MHz |
| Kazanç 7 dBi |
| Empedans 50 ohm |
| VSWR <1.5:1 |
| Polarizasyon Dikey |
| Maksimum giriş gücü 500 watt (50 ° C) |

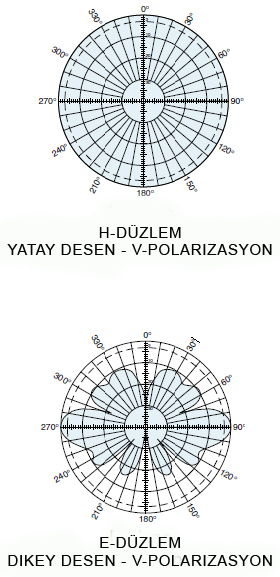

| H-düzlem ışın genişliği Omni |
| E-düzlem ışın genişliği 18 derece (yarı güç) |
|
Bağlayıcı 721 388 N dişi 720 880 7-16 DIN dişi |
| Ağırlık 3,5 libre (1,6 kg) |

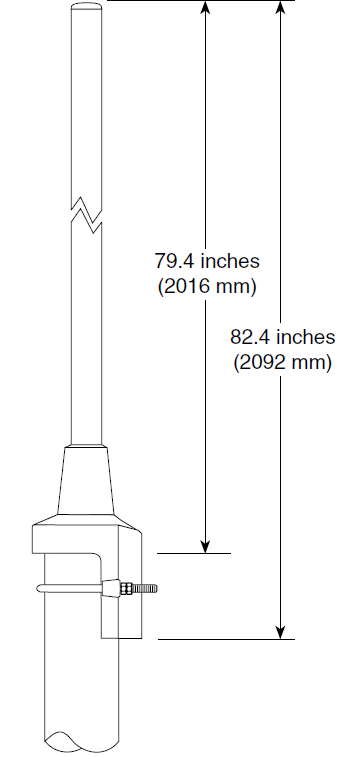

| Yükseklik 79.4 inç (2.016 mm) |
| Radôme çapı 0.83 inç (21 mm) |
|
Rüzgara dayanma gücü 93 mil/saat (150 km/saat - 14 libre [pound] kuvvet - 60 newton kuvvet) |
| Rüzgara en fazla dayanma hızı* 120 mil/saat (200 km/saat) |
|
Nakliye boyutları 83.6 x 4.4 x 3.8 inç
(2124 x 112 x 97 mm) |
| Nakliye kalınlığı 8 libre (3.63 kg) |
|
Sağlanan montaj ayakları: A. 1,6 ile 2,1 inç (40 ile 54 mm) arası teleskopik montaj ayağı. B. 0,8 ile 2,1 inç (20 ile 54 mm) arası teleskopik montaj ayağı. |
| * Maksimum dayanma değeri TIA-222-G-2 ve ETS-300-019-1-4'de belirtildiği üzere bir antenin maksimum rüzgarda kaldırabileceği mekanik yük doğrultusunda belirlenmiştir. Daha fazla bilgi almak için Mühendislik Bölümü'nü inceleyin. |

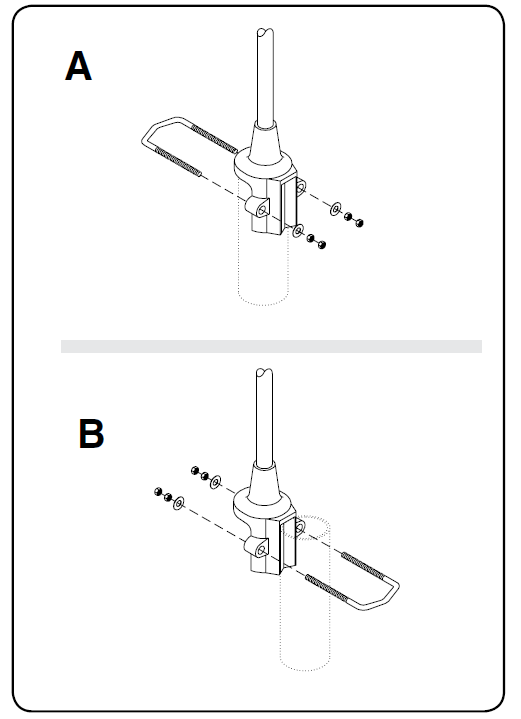

Montaj Seçenekleri:
Tanımlama
| A 1.6 'dan 2.1 inç (40 ila 54 mm) OD montajı |
| B 0,8-2,1 inç (20 ila 54 mm) OD montajı |
